モーター・ギアヘッドの購入をご希望の場合は、「お使いの機種名」と現在ご使用のモーター・ギアヘッドを撮影した写真をご準備のうえ、お買い上げいただいた販売店または弊社までご連絡ください。

また、お客様ご自身でモーターの交換を行われる場合は、下記の注意事項をご確認のうえ作業を行ってください。



また、ご自身でモーターの交換をされる際は下記を参照ください。

　注意

感電や事故を防ぐため、作業を行う際は必ず電源を抜いてから作業を行ってください

警告

お客様ご自身でのメンテナンスによる不具合、部品の破損、および作業中の事故やケガにつきましては、
当社の補償対象外となりますので、何卒ご了承のほどお願い申し上げます。

---

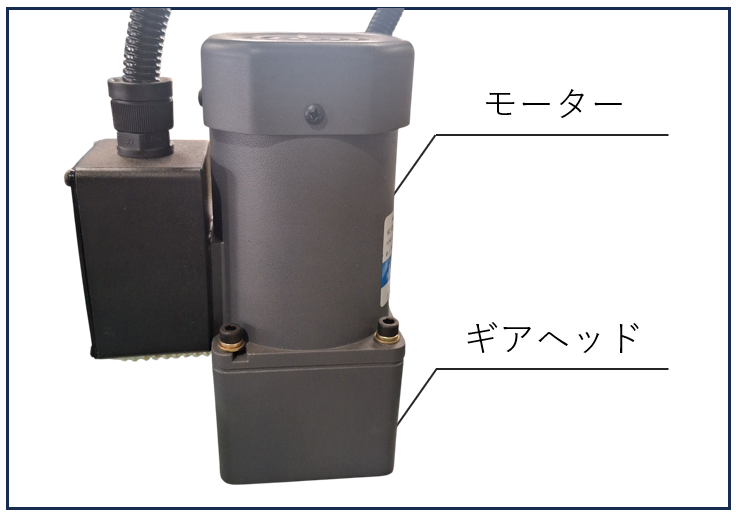

【名称の説明】

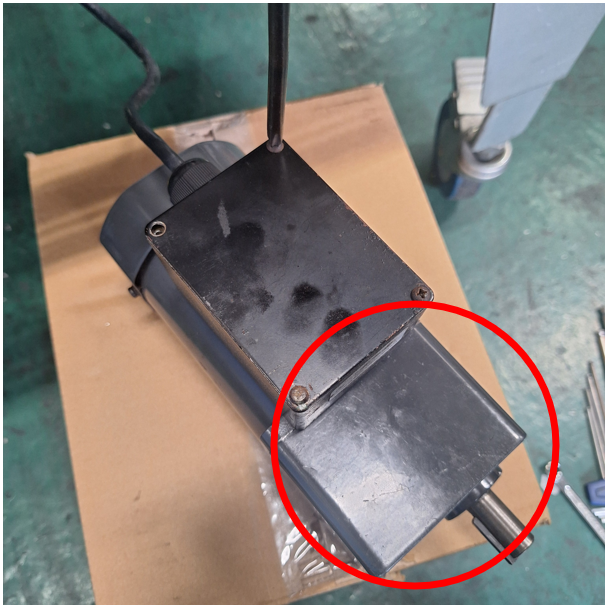

①ギアヘッドの交換をする
※モーターとギアヘッドはメーカーにより仕様が異なります。
同一メーカー製以外の組み合わせでは適合しない場合がありますので、
ご注文の際は現在ご使用のメーカー名を必ずご連絡ください。
なお、モーターおよびギアヘッドの写真を添付していただけますと、より確実に適合品をご案内できます。

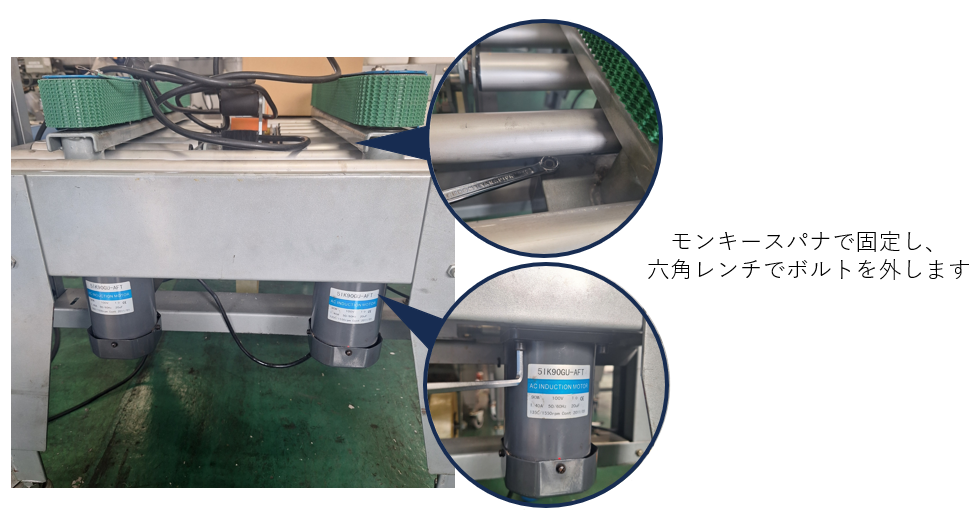

⑴モーター・ギアヘッドを機械に固定しているボルトを外します。
使用工具：M5六角レンチ、10mmモンキースパナ

※作業中にモーター・ギアヘッドが落下する恐れがあります。
必ず下から台などで支えるか、補助者がモーターを支えた状態で作業を行ってください。





























⑵ギアヘッドを交換し、(1)の通りボルトを締める

























②モーターの交換をする

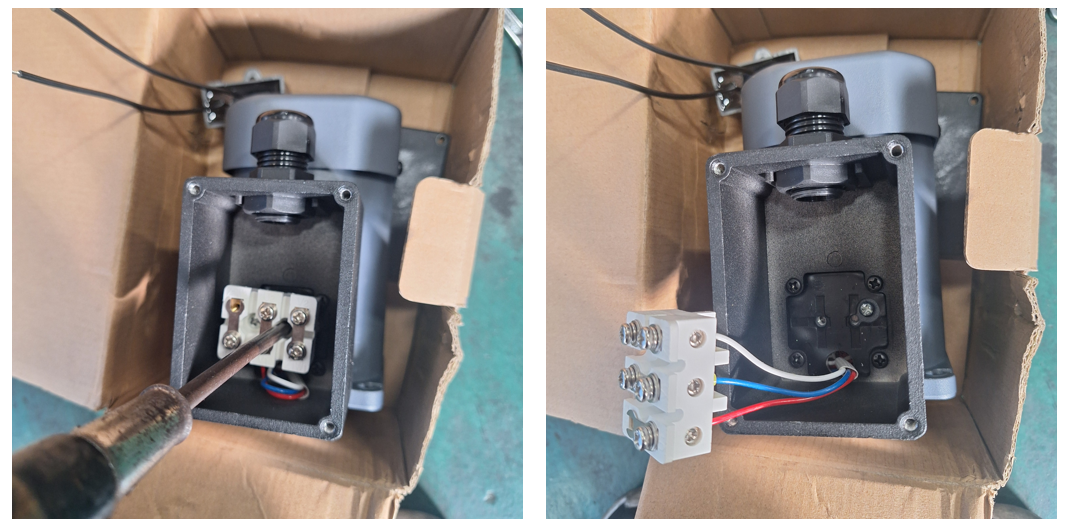

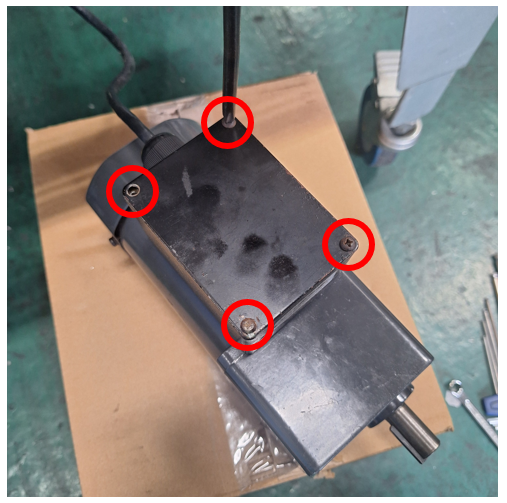

(1)モーター側面のボックスをプラスドライバーで開ける

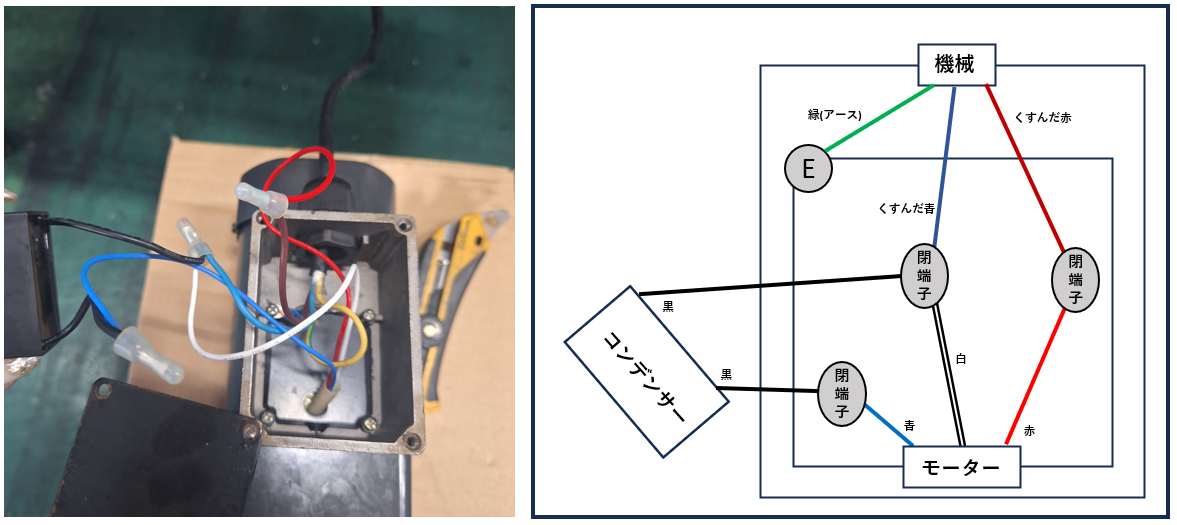

(2)どの線がどこに繋がっているのか分かるよう電線の写真を撮っておいてください。
※機械ごとに配線方法が変わっている場合がございます。
配線を間違えると故障する恐れがありますので、必ず元の配線通りに取り付けてください。





























モーターの種類によって仕様が多少異なる場合がありますが、必ず取り外し前の配線と同じ状態になるように配線してください。





























(3)配線が完了しましたら、ボックスを閉じ、本体に固定してください。





---



問題が解決しない場合は、購入先の販売店またはお問い合わせフォームにてお問い合わせください。
